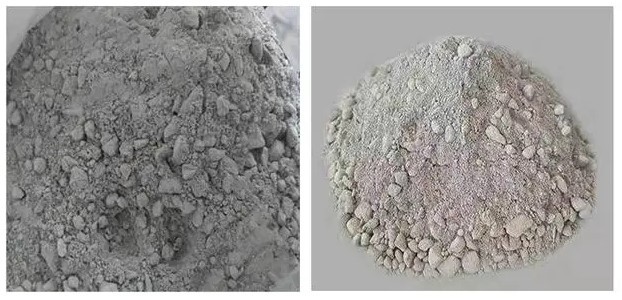

Ci sono differenze tracalcestruzzi a basso contenuto di cementoe calcinabili CA-50, non solo in termini di processo, temperatura di utilizzo, quantità di acqua di costruzione, ma anche di vari indicatori.
1. Differenze costruttive
La differenza nella costruzione tra i calcinabili a basso contenuto di cemento e quelli in CA-50 è la quantità di acqua aggiunta. La quantità di acqua aggiunta per i calcinabili a basso contenuto di cemento è del 5-7%, mentre la quantità di acqua aggiunta per i materiali CA-50 è di circa il 15%. A causa della grande quantità di acqua aggiunta al materiale CA-50, sono presenti anche molti pori strutturali. I materiali a basso contenuto di cemento aggiungono meno acqua, hanno una densità di volume maggiore e hanno una struttura organizzativa più densa.
La resistenza alla temperatura media è la temperatura più imbarazzante del calcinabile, perché a questa temperatura, la forza colabile, i due calcinabili hanno anche una grande differenza nella resistenza alla temperatura. Il basso contenuto di cemento colabile è dovuto all'aggiunta di fumi di silice e cemento refrattario di alta qualità. Ciò non solo compensa il ritiro del volume del calcinabile, ma aumenta anche la resistenza alla temperatura media invece di diminuirla. La resistenza alla temperatura media del materiale CA50 è la debolezza fatale e la resistenza sarà significativamente indebolita a 800 gradi.
2. La differenza di temperatura
Il calcinabile è un corpo stampato e la dimensione dei pori influisce direttamente sulle prestazioni del calcinabile. Il colabile a basso contenuto di cemento ha meno pori totali, distribuzione uniforme di piccoli pori capillari e buona resistenza alla corrosione. La quantità di pori nel materiale colabile CA-50 a una temperatura di 800 gradi. La resistenza alla corrosione è inferiore del 25% rispetto a quella dei materiali a basso contenuto di cemento. Soprattutto a una temperatura di 1400 gradi, la resistenza alle scorie e all'usura dei materiali a basso contenuto di cemento è superiore a quella dei materiali CA-80. Poiché ai calcinabili a basso contenuto di cemento viene aggiunta meno cemento, il contenuto di calcio viene ridotto. Il basso contenuto di calcio produce meno materiali a basso punto di fusione e anche l'intensità di utilizzo successiva è elevata, il che ne aumenterà virtualmente la durata.
3. Differenze nella resistenza alla corrosione
Dopo che questi due calcinabili sono stati essiccati ad una temperatura elevata di 1400 gradi, la resistenza alla flessione del calcinabile a basso contenuto di cemento è doppia rispetto a quella del calcinabile CA-50 e la refrattarietà sarà di 20-100 grado superiore a quello del CA-50 lanciabile. Pertanto, la temperatura di utilizzo è inferiore. Il materiale cementizio è di 100 gradi superiore rispetto al materiale CA-50. La resistenza allo shock termico di questi due materiali, dopo il ciclo di raffreddamento ad acqua a 1100 gradi, il materiale a basso contenuto di cemento ha uno shock termico migliore rispetto al materiale CA-50 e la resistenza all'erosione differisce di circa il 25%.
C'è una grande differenza tra questi due calcinabili. Nella produzione effettiva, il volume di produzione dei calcinabili in CA-50 è fondamentalmente molto diverso da quello dei calcinabili a basso contenuto di cemento. Alcuni produttori di calcinabili producono calcinabili della serie di silicato di alluminio. materiali, producendo quasi esclusivamente calcestruzzi a basso contenuto di cemento.
